5.1chスピーカー(3個)とONKYO AVアンプとの接続

2020/7/30お知らせ

先日、弊社のホームシアター用5.1chサラウンドシステム『ドコデモ』の接続方法についてお問合せをいただきましたので、ご紹介させていただきます。

通常、5.1ch用のスピーカーは全部で6個必要になりますが、エムズシステムの5.1ch用スピーカーは通常の半分の3個でお楽しみいただけます。

今回のお客様は下記の機器を繋げて『ドコデモ』で楽しみたいとのことでした。

・AVアンプ『ONKYO_オンキョー TX-NR646』
・レコードプレーヤー『SONY_ソニー PS-X65C』
・VHSビデオデッキ『HITACHI_ヒタチ 7B-BS700』
・LD,DVDプレーヤー『pioneer_パイオニア DVL-919』
・DVDプレーヤー

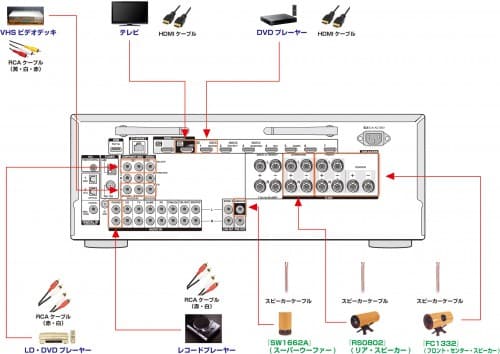

AVアンプ『ONKYO_オンキョー TX-NR646』の背面インターフェースにそれぞれの機器を接続すると下記のようになります。(クリックで拡大します)

レコードプレーヤーを再生する際、「フォノエコライザー」というものが必要になってきますが、このアンプのように「PHONO端子」がついているアンプであれば、レコードプレーヤーに「フォノエコライザー」が付いていなくてもアンプに接続して再生することが可能です。
（今回の接続図の場合、レコードプレーヤー側にも「フォノエコライザー」機能が付いている場合はレコードプレーヤー側はOFFにします）

アンプに「PHONO端子」が付いていなくて、レコードプレーヤーにも「フォノエコライザー」が付いていない場合は、別途「フォノエコライザー」を外部機器として用意し下記のように接続する必要があります。

また、テレビとAVアンプ両方とも「ARC」に対応している場合は、「HDMIケーブル」と「光デジタルケーブル」の２本を接続しなくても、上記接続図のとおりHDMIケーブルを1本接続していただくだけで、テレビのデジタル放送の音声を楽しむことができます。

接続完了後は、大満足でお楽しみいただけているようでした。
末永くご愛用いただけますよう祈っております。

◇◆◇◆◇◆◇◆◇◆◇◆◇◆◇◆◇◆◇◆◇◆◇◆◇◆◇◆◇◆◇◆◇◆◇◆◇◆◇◆
